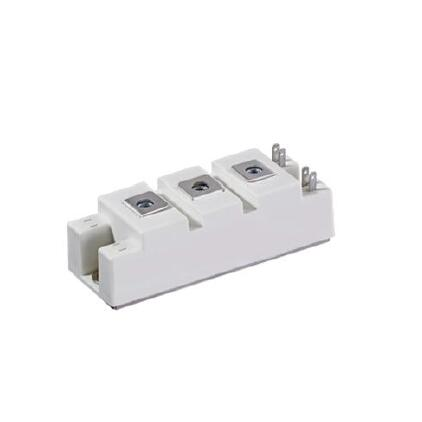

150a 1200v Module demi-pont 34 mm Module IGBT DGA150H120L2T

Module de demi-pont 150a 1200v

1 Description

Ces transistors bipolaires de grille isolés ont utilisé la conception avancée de la technologie de tranchée et de perfectionnement de champ, ont fourni un excellent VCESAT et une vitesse de commutation, une charge de porte basse. Qui correspond à la norme ROHS.

2 caractéristiques

 Capacité d'avalanche extrêmement améliorée

 Fréquence de fonctionnement recommandée （5 kHz ~ 20 kHz）

 FS Trench Technology, coefficient de température positive

 Tension de saturation basse: VCE (SAT), TYP = 1,8 V @ IC = 150A et TJ = 25 ° C

3 applications

• Soudage

• Hauts

• Onduleur à trois levés







  Taper	Vce	IC	Vcesat, tj = 25 ℃	Tjop	Emballer
  DGA150H120L2T	1200 V	150a (tj = 100 ℃)	1,8 V (TYP)	150 ℃	34 mm
