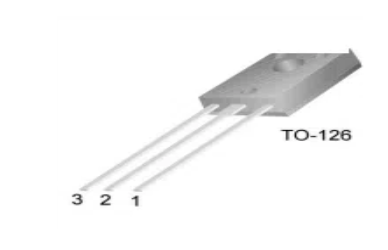

Mdhibiti wa voltage ya tatu-terminal ni sehemu muhimu ya elektroniki inayotumiwa kudhibiti na kudumisha voltage ya pato imara kutoka kwa chanzo cha voltage ya pembejeo tofauti. Neno 'terminal tatu' hurejelea miunganisho mitatu ya msingi kwenye kijenzi: ingizo (Vin), pato (Vout), na ardhi (GND). Vidhibiti hivi ni muhimu katika kuhakikisha kuwa vifaa nyeti vya elektroniki vinapokea voltage thabiti, kuzuia uharibifu unaosababishwa na kushuka kwa voltage au makosa. Katika mifumo ya kielektroniki, ambapo voltage sahihi inahitajika kwa operesheni ifaayo - kama vile vidhibiti vidogo, vitambuzi, na saketi za analogi - vidhibiti vya vituo vitatu huhakikisha kuwa voltage inabaki thabiti licha ya mabadiliko katika mzigo au nguvu ya kuingiza. Vipengele hivi ni vya msingi katika mifumo ya usambazaji wa nishati, vifaa vinavyotumia betri, uchakataji wa mawimbi, na programu zingine nyingi, kusaidia kuhakikisha ufanisi, utendakazi na kutegemewa.
Aina za Vipengee vya Vituo Tatu vinavyotumika Kudhibiti Voltage
Vipengele vya vituo vitatu vinavyodhibiti voltage vinakuja katika aina kadhaa, kila moja iliyoundwa ili kukidhi mahitaji maalum ya nguvu na mahitaji ya ufanisi. Hapa kuna aina kuu:
1. Vidhibiti vya Voltage Linear
Vidhibiti vya voltage ya mstari ni rahisi na hutumiwa kwa matumizi ya chini ya nguvu. Wanafanya kazi kwa kutoa voltage ya ziada kama joto ili kudumisha voltage ya pato. Hii inazifanya kuwa rahisi kutekeleza na bora kwa programu za kelele ya chini, ambapo udhibiti sahihi wa voltage ni muhimu, kama vile kuwasha vidhibiti vidogo, vitambuzi na saketi za analogi. Hata hivyo, hawana ufanisi, hasa wakati kuna tofauti kubwa kati ya voltages ya pembejeo na pato.
2. Vidhibiti vya Chini vya Kuacha (LDO).
Vidhibiti vya Kuacha kwa Chini (LDO) ni kikundi kidogo cha vidhibiti laini vilivyoundwa kufanya kazi na tofauti ndogo kati ya volti ya pembejeo na pato, inayojulikana kama voltage ya kuacha. Hii inazifanya kuwa bora zaidi kuliko vidhibiti vya jadi vya mstari wakati voltage ya uingizaji iko juu kidogo tu kuliko voltage ya pato. LDO ni bora kwa vifaa vinavyotumia betri au mifumo ya voltage ya chini, ambapo kuongeza ufanisi wa nishati ni muhimu huku ukiendelea kudumisha voltage thabiti.
3. Kubadili Vidhibiti
Vidhibiti vya ubadilishaji ni bora zaidi kuliko vidhibiti laini, haswa kwa programu zenye nguvu ya juu. Badala ya kutoa voltage ya ziada kama joto, hubadilisha voltage ya ziada kuwa nishati iliyohifadhiwa kwa kutumia inductors na capacitors, ambayo hutolewa kwa njia iliyodhibitiwa. Vidhibiti vya kubadilisha vinaweza kupanda (kuongeza), kushuka chini (chuma), au kubadilisha volteji, na kuzifanya zitumike kwa anuwai ya matumizi, ikijumuisha vifaa vya nishati, viendeshi vya gari na chaja za betri.
4. Vidhibiti vya Voltage hasi
Vidhibiti vya voltage hasi hutoa voltage hasi ya pato thabiti kutoka kwa voltage chanya ya pembejeo. Wao hutumiwa kwa kawaida katika mifumo ya ugavi-mbili au mgawanyiko wa nguvu, ambapo voltages chanya na hasi zinahitajika ili kuimarisha vipengele tofauti. Vidhibiti hivi ni muhimu katika saketi za analogi, mifumo ya sauti, na saketi za amplifier za uendeshaji, kuhakikisha udhibiti sahihi wa voltage kwa programu zinazohitaji usambazaji hasi wa nishati. Mifano ni pamoja na mfululizo wa LM79 na 7900 wa vidhibiti hasi vya voltage.
Jinsi Vidhibiti vya Voltage vya Vituo vitatu hufanya kazi
Vidhibiti vya voltage tatu-terminal vimeundwa ili kudumisha voltage ya pato imara, kuhakikisha kwamba vipengele vya elektroniki vinapokea voltage inayohitajika bila kujali mabadiliko ya nguvu ya pembejeo au hali tofauti za mzigo. Ifuatayo ni maelezo ya jinsi wanavyofanya kazi:
1. Ufafanuzi wa Jinsi Vidhibiti vya Vituo vitatu Vinavyofanya kazi
Vidhibiti vya voltage ya vituo vitatu hutumia kitanzi cha maoni cha ndani ili kufuatilia na kurekebisha voltage ya pato kila wakati. Hivi ndivyo mchakato unavyofanya kazi:
Kitanzi cha Maoni : Kidhibiti mara kwa mara hulinganisha voltage ya pato na voltage ya kumbukumbu. Ikiwa voltage ya pato inatoka kwa thamani inayotakiwa, utaratibu wa maoni husababisha marekebisho.
Amplifier ya Hitilafu : Amplifier ya hitilafu huongeza tofauti (au kosa) kati ya voltage halisi ya pato na voltage ya kumbukumbu. Ishara hii ya hitilafu iliyokuzwa hutumika kurekebisha transistor ya kupita.
Pass Transistor : Transistor ya kupita inadhibiti mtiririko wa sasa kati ya ingizo na pato. Kulingana na ishara ya maoni kutoka kwa amplifier ya hitilafu, transistor hurekebisha mtiririko wa sasa ili kuongeza au kupunguza voltage ya pato, kuhakikisha kuwa inabaki thabiti.
2. Linear dhidi ya Vidhibiti vya Kubadilisha
Vidhibiti vya Mistari : Vidhibiti vya laini hudumisha pato dhabiti kwa kuondoa volteji ya ziada kama joto. Mdhibiti hurekebisha transistor ya kupita ili kupunguza voltage ya pembejeo kwa kiwango cha pato la taka. Ingawa njia hii ni rahisi na ya kelele ya chini, haifai kwa tofauti kubwa za voltage ya pembejeo-pato kwa sababu nishati ya ziada inabadilishwa kuwa joto. Hii inasababisha ufanisi mdogo, haswa katika matumizi ya nguvu ya juu, kwani nishati nyingi hupotea.
Vidhibiti vya Kubadili : Vidhibiti vya kubadili, kwa upande mwingine, hufanya kazi kwa kuhifadhi nishati katika inductors na capacitors na kisha kuifungua kwa njia iliyodhibitiwa. Njia hii huepuka uzalishaji mkubwa wa joto na inaweza kufikia ufanisi wa 80% au zaidi. Vidhibiti vya kubadilisha vinaweza kupanda, kushuka chini, au kubadilisha volteji ya ingizo, na kuifanya kuwa bora kwa programu za nishati ya juu ambapo ufanisi ni kipaumbele.
3. Voltage ya kuacha
Voltage ya kuacha inarejelea tofauti ya chini ya voltage inayohitajika kati ya pembejeo na pato kwa kidhibiti kudumisha udhibiti unaofaa. Kwa wasimamizi wa mstari, hii ni tofauti ya voltage chini ambayo mdhibiti hawezi tena kudumisha voltage ya pato inayotaka.
Katika Vidhibiti vya Linear : Voltage ya kuacha ni tofauti ya chini kati ya voltages za pembejeo na pato. Ikiwa voltage ya pembejeo itaanguka karibu sana na voltage ya pato, kidhibiti hakitaweza kudumisha pato thabiti, na kusababisha 'kuacha' kwa udhibiti.
Katika LDO (Low Dropout) Vidhibiti : Vidhibiti vya LDO vimeundwa kufanya kazi na voltage ndogo ya kuacha (mara nyingi chini ya 1V), ambayo inawawezesha kuwa na ufanisi zaidi wakati voltage ya pembejeo ni ya juu kidogo tu kuliko voltage ya pato. Hii ni muhimu sana katika programu zinazotumia betri au mifumo ya voltage ya chini, ambapo voltage ya uingizaji lazima iwe karibu na pato iwezekanavyo ili kuongeza ufanisi wa nishati.
Maombi ya Vidhibiti vya Voltage vya Vituo vitatu
Vidhibiti vya voltage ya vituo vitatu ni muhimu ili kuhakikisha utendakazi thabiti katika mifumo mbalimbali ya kielektroniki. Hapa kuna baadhi ya maombi muhimu:
1. Mifumo ya Ugavi wa Nguvu
Katika mifumo ya usambazaji wa nishati, vidhibiti vya voltage ya vituo vitatu hutoa voltage thabiti kwa vifaa kama vile kompyuta, vifaa vya elektroniki vya watumiaji na mashine za viwandani. Wanalinda vipengele nyeti kutokana na kushuka kwa nguvu, kudumisha utendaji wa kuaminika.
2. Vifaa vinavyotumia Betri
Katika vifaa vinavyotumia betri, vidhibiti huboresha matumizi ya nishati na kuongeza muda wa matumizi ya betri kwa kuhakikisha utoaji wa volti thabiti. Zinazotumiwa sana katika simu mahiri, kompyuta za mkononi, na vifaa vya elektroniki vinavyobebeka, huboresha ufanisi na kusaidia kuhifadhi nishati.
3. Usindikaji wa Mawimbi na Mifumo ya Sauti
Vidhibiti vya voltage ya vituo vitatu ni muhimu katika usindikaji wa mawimbi na mifumo ya sauti, ambapo volteji thabiti inahitajika kwa saketi za analogi, vikuza utendakazi na vifaa vya sauti. Wanahakikisha kelele ya chini na utendaji wa sauti wa hali ya juu.
4. Umeme wa Magari
Katika vifaa vya kielektroniki vya magari, vidhibiti huhakikisha uthabiti wa voltage kwa mifumo kama vile vitambuzi, ECU na vifaa vya mawasiliano. Wanasaidia kudumisha utendakazi mzuri wa mifumo ya gari, hata na kushuka kwa nguvu kwa gari.
Kuchagua Kidhibiti cha Vituo Tatu Sahihi
Kuchagua mdhibiti sahihi wa voltage ya tatu-terminal huhakikisha utendaji bora na ufanisi. Hapa kuna mambo muhimu ya kuzingatia:
1. Mambo ya Kuzingatia
Voltage ya Ingizo : Hakikisha ingizo liko ndani ya masafa ya kidhibiti, na ukingo wa kutosha kwa voltage ya kuacha (kwa vidhibiti laini).
Voltage ya Pato : Chagua kidhibiti ambacho hutoa pato linalohitajika, liwe thabiti au linaloweza kurekebishwa.
Uwezo wa Sasa : Angalia ukadiriaji wa sasa wa kidhibiti ili kukidhi mahitaji ya mzigo.
Mahitaji ya Ufanisi : Kwa mifumo inayotumia betri au yenye nguvu nyingi, vipe kipaumbele vidhibiti vya ubadilishaji kwa ufanisi wa juu.
2. Linear dhidi ya Vidhibiti vya Kubadilisha
Vidhibiti vya Linear : Inafaa kwa matumizi ya nguvu ya chini, kelele ya chini, inayotoa unyenyekevu lakini ufanisi wa chini, hasa wakati kuna tofauti kubwa ya voltage ya pembejeo-pato.
Vidhibiti vya Kubadilisha : Inafaa zaidi kwa programu za nguvu ya juu, kubadilisha voltage ya ziada kuwa nishati iliyohifadhiwa, inayofaa kwa vifaa vya juu-sasa au vinavyotumia betri. Ni ngumu zaidi lakini hutoa akiba kubwa ya nishati.
3. Usimamizi wa joto
Utoaji wa joto : Vidhibiti vya mstari huzalisha joto zaidi, hasa kwa tofauti kubwa za voltage. Vidhibiti vya kubadili ni vyema zaidi na hutoa joto kidogo.
Kuzima kwa joto : Vidhibiti vingi vina ulinzi wa joto. Kwa programu za nishati ya juu, zingatia heatsinks au uingizaji hewa sahihi ili kudhibiti joto.
Sehemu ya Maswali Yanayoulizwa Mara kwa Mara
Maswali Yanayoulizwa Mara kwa Mara 1: Je, vidhibiti vya voltage ya vituo vitatu huzuiaje kushuka kwa thamani ya voltage?
Jibu : Vidhibiti vya voltage ya vituo vitatu hutumia kitanzi cha maoni ili kufuatilia na kurekebisha voltage ya pato kila wakati, kuhakikisha kuwa inabaki thabiti licha ya mabadiliko ya voltage ya pembejeo au hali tofauti za mzigo.
Maswali Yanayoulizwa Mara kwa Mara 2: Je, kidhibiti cha vituo vitatu kinaweza kutumika kwa udhibiti chanya na hasi wa voltage?
Jibu : Ndiyo, wasimamizi wa tatu-terminal huja katika matoleo mazuri na hasi ya voltage. Vidhibiti vyema hutoa voltages chanya thabiti, wakati wasimamizi hasi hutoa voltage hasi kutoka kwa pembejeo chanya, muhimu katika mifumo ya ugavi mbili.
Maswali Yanayoulizwa Mara kwa Mara 3: Je, ni vikwazo gani vya ufanisi vya vidhibiti vya mstari ikilinganishwa na vidhibiti vya kubadili?
Jibu : Vidhibiti vya mstari havifanyi kazi kwa ufanisi kwa sababu hubadilisha voltage ya ziada kuwa joto, hasa wakati kuna tofauti kubwa ya voltage ya pembejeo-pato. Vidhibiti vya ubadilishaji, kwa upande mwingine, ni bora zaidi kwani huhifadhi na kutoa nishati bila upotezaji mkubwa wa joto, na kuifanya kuwa bora kwa programu za nguvu ya juu.
Maswali Yanayoulizwa Mara kwa Mara 4: Ni nini athari ya voltage ya kuacha shule katika vidhibiti vya LDO?
Jibu : Voltage ya kuacha ni tofauti ya chini inayohitajika kati ya voltages za pembejeo na pato kwa udhibiti sahihi. Vidhibiti vya LDO vimeundwa kufanya kazi na voltage ndogo ya kuacha shule, na kuwaruhusu kufanya kazi kwa ufanisi katika hali ya voltage ya chini, lakini voltage ya chini sana ya uingizaji inaweza kuzuia udhibiti unaofaa.
Hitimisho
Kuchagua sahihi tatu-terminal mdhibiti wa voltage ni muhimu ili kuhakikisha kuwa mifumo ya kielektroniki inafanya kazi kwa ufanisi na kwa uhakika. Kwa kuzingatia vipengele kama vile voltage ya pembejeo/towe, uwezo wa sasa, ufanisi na udhibiti wa halijoto, unaweza kuchagua kidhibiti kinachofaa zaidi kwa programu yako. Vidhibiti vya mstari ni bora kwa mifumo ya nguvu ya chini, ya kelele ya chini, wakati vidhibiti vya kubadili hutoa ufanisi wa hali ya juu kwa programu za nguvu ya juu. Udhibiti sahihi wa halijoto, haswa kwa matumizi ya hali ya juu, pia ni muhimu ili kudumisha utendakazi na maisha marefu ya kidhibiti. Kwa kuelewa mambo haya muhimu, unaweza kuhakikisha kuwa mfumo wako una udhibiti sahihi wa volteji kwa utendakazi bora na ufanisi wa nishati.
